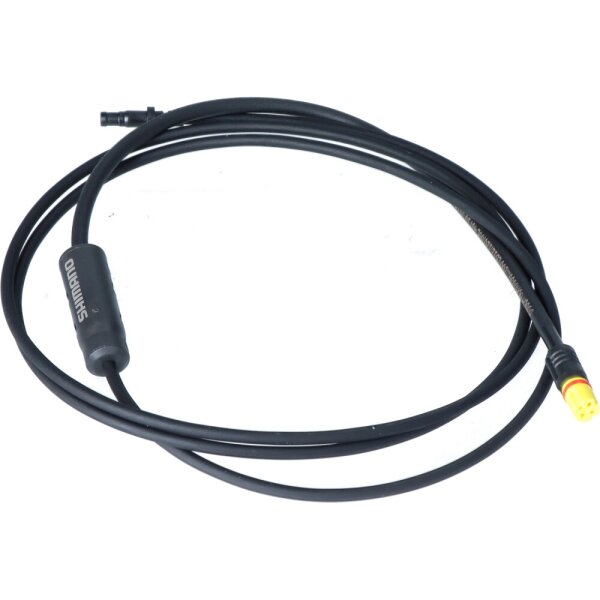

Shimano EW-PS300L – Verbindungskabel für Bosch Smart System BES3 und Shimano Di2 - 100cm Länge
Das Shimano EW-PS300 Verbindungskabel ermöglicht die direkte Stromversorgung kompatibler elektronischer Shimano Di2-Schaltwerke über das Bosch Smart System (BES3).
Damit lassen sich ausgewählte Shimano Di2-Schaltungen in E-Bikes mit Bosch-Antrieb integrieren. Die benötigte elektrische Energie wird direkt vom Bosch-System bereitgestellt.
Die wichtigsten Vorteile auf einen Blick:
-
Direkte Stromversorgung der Shimano Di2-Schaltung über den Bosch-Antrieb
- Kompatibel mit Bosch Smart System (BES3)
-
Für ausgewählte Shimano Di2-Schaltwerke der XTR-, XT-, DEORE- und CUES-Serien
-
Shimano EW-SD300 Schnittstelle zur Integration in das elektronische Schaltsystem
Shimano Di2 direkt über den Bosch-Motor mit Strom versorgen
Das Shimano EW-PS300 wurde für die Verbindung zwischen dem Bosch Smart System und kompatiblen elektronischen Shimano Di2-Schaltwerken entwickelt.
Das Kabel wird an den HPP-Anschluss der Bosch-Antriebseinheit angeschlossen und stellt über die Shimano EW-SD300-Schnittstelle die elektrische Verbindung zur Di2-Schaltung her.
Dadurch kann die Stromversorgung der elektronischen Schaltung direkt über das E-Bike-System erfolgen.
Die Vorteile des Shimano EW-PS300
Direkte Energieversorgung
Die Shimano Di2-Schaltung erhält ihre elektrische Energie direkt aus dem Bosch Smart System. Eine separate Stromversorgung für das Schaltwerk ist bei einer entsprechend unterstützten Systemkonfiguration nicht erforderlich.
Saubere Integration
Die Verbindung erfolgt über die vorhandenen Schnittstellen der kompatiblen Bosch- und Shimano-Komponenten. Das ermöglicht eine funktionale und aufgeräumte Integration in das E-Bike.
Für moderne Di2-Schaltungen
Das Verbindungskabel unterstützt ausgewählte elektronische Shimano Di2-Schaltwerke, darunter die aktuellen Modellreihen XTR, XT und DEORE sowie Shimano CUES Di2.
Zwei Kabellängen erhältlich
Mit 1.000 mm und 1.600 mm stehen zwei Varianten zur Verfügung. Bei den meisten Rahmen ist das 1000mm lange Kabel aber vom Schaltwerk zum Motor ausreichend lang.
Kompatibilität mit Shimano Di2-Schaltwerken
Das Shimano EW-PS300 Verbindungskabel ist für die Verwendung mit dem Bosch Smart System (BES3) und folgenden Shimano Di2-Schaltwerken vorgesehen:
| Shimano XTR Di2 |
RD-M9260 |
| Shimano DEORE XT Di2 |
RD-M8260 |
| Shimano DEORE Di2 |
RD-M6260 |
| Shimano CUES Di2 |
RD-U8050 |
Wichtiger Hinweis zur Kompatibilität:
Das EW-PS300 ist für Bosch-Antriebssysteme der Smart-System-Generation BES3 vorgesehen.
Vor dem Einbau muss sichergestellt werden, dass die verwendete Bosch-Antriebseinheit über den erforderlichen HPP-Anschluss verfügt und die Kombination aus Motor, Softwarestand und Shimano Di2-Schaltwerk unterstützt wird.
Das Kabel ist kein universeller Adapter für sämtliche Bosch-Antriebe oder Shimano Di2-Schaltungen.
Technische Daten
| Hersteller |
Shimano |
| Modell |
EW-PS300 |
| Produkttyp |
Stromversorgungs- und Verbindungskabel |
| Einsatzbereich |
E-Bike mit elektronischer Shimano Di2-Schaltung |
| Motorensystem |
Bosch Smart System (BES3) |
| Bosch-Anschluss |
HPP-Port der kompatiblen Antriebseinheit |
| Shimano-Schnittstelle |
EW-SD300 |
| Kabellängen |
1.000 mm / (1.600 mm nur auf Anfrage) |
| Farbe |
Schwarz |
Verfügbare Kabellänge
| 1.000 mm |
Herstellerartikelnummer: IEWPS300L1000
EAN: 4550170313050 |
Hinweis: Bei der Auswahl der Kabellänge sollten die Rahmengeometrie, die interne Kabelführung sowie die Position des Schaltwerks berücksichtigt werden.
Montage und Installation
Das Shimano EW-PS300 wird zwischen der kompatiblen Bosch-Antriebseinheit und dem elektronischen Shimano Di2-Schaltsystem installiert.
Die Installation sollte entsprechend den aktuellen Montagevorgaben von Shimano und Bosch durchgeführt werden.
- Kompatibilität von Motor und Schaltwerk überprüfen
- Kabel entsprechend der vorgesehenen Leitungsführung verlegen
- Elektrische Verbindungen gemäß Herstellervorgaben herstellen
- Systemfunktion nach der Installation überprüfen
Je nach E-Bike und verbauter Systemkonfiguration können zusätzliche Freigaben, Einstellungen oder Softwarevoraussetzungen erforderlich sein.
Häufige Fragen zum Shimano EW-PS300
Wofür wird das Shimano EW-PS300 benötigt?
Das Verbindungskabel ermöglicht die Stromversorgung kompatibler elektronischer Shimano Di2-Schaltwerke über ein Bosch Smart System (BES3).
Benötigt das Shimano Di2-Schaltwerk damit einen eigenen Akku?
Bei einer kompatiblen und entsprechend freigegebenen Installation wird die Stromversorgung über das Bosch-System bereitgestellt. Eine zusätzliche separate Stromversorgung des Schaltwerks ist dann nicht erforderlich.
Funktioniert das Kabel mit allen Bosch-Motoren?
Nein. Das Shimano EW-PS300 ist für kompatible Bosch-Antriebseinheiten der Smart-System-Generation BES3 mit dem erforderlichen HPP-Anschluss vorgesehen. Die konkrete Motor- und Softwarekompatibilität muss vor der Installation geprüft werden.
Welche Shimano Di2-Schaltwerke sind kompatibel?
Das EW-PS300 ist für die Shimano Di2-Schaltwerke RD-M9260, RD-M8260, RD-M6260 und RD-U8050 vorgesehen.
Welche Kabellänge benötige ich?
Das Kabel ist in 1.000 mm und 1.600 mm erhältlich. Die benötigte Länge hängt vom Rahmen, der Position des Bosch-Motors und der Leitungsführung zum Di2-Schaltwerk ab.
Lieferumfang
- 1 × Shimano EW-PS300 Verbindungskabel in 100cm Länge für Bosch BES3 und Shimano Di2 in der gewählten Kabellänge
Shimano Di2 und Bosch Smart System verbinden
Das Shimano EW-PS300 ist die passende Verbindungslösung, wenn ein kompatibles Shimano Di2-Schaltwerk direkt über das Bosch Smart System mit Strom versorgt werden soll.
Direkte Stromversorgung. Saubere Integration. Elektronische Schaltpräzision.
